XGL动力配电箱

概述

XGL骨架选用XGL专用型材，经角联组合而成，按设计要求加装门， 覆板，支架，母线及电器元件构成完整的配电动力柜。柜体分为仪表室及 功能单元两大部分。柜体从侧面进线能满足与相邻柜拼装组合成联柜。柜 门，侧板，顶盖，护板等外观可風部件均采用经表面处理后用环氧粉末静 电喷涂，涂层均匀，附着力强，耐腐蚀。安装支架等内装件镀锌处理开关 电器及元件。

该产品符合GB7251.1《低压成套开关设备和控制设备》IEC60439-1 《低压成套开关设备和控制设备》等标准。

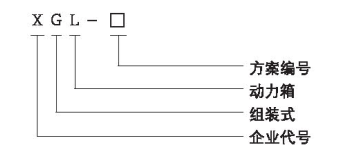

型号及含义

正常使用条件

〇海拔高度不超过2000m,超过2000m请与本公司协商；

〇没有粉尘、腐蚀性气体和雨水侵袭的户内；

〇周围空气温度：周围空气温度上限为+40^,下限为 -5*€。在24小时周围内测得的平均温度不超过+35<C,在 储存、运输条件下温度为-25尤至55^之间，短时不超过 70°C-,

〇相对湿度：空气相对湿度不超过85%;

〇没有震动及颠簸，且安装倾斜度不超过5°

外形安装尺寸

主要性能特点

〇辅助电路具有就地、远方、自动和就地、远方切换的功能，接触器可采用直流 保持。操作电压为交流220V,信号电流为6A。

〇受电主开关具有瞬间脱扣和热磁脱扣保护可选，为与下一级主开关配合，取消 瞬间保拍，避免了越级跳闸，并具有自投、无自投和切换装置，供用户选用。

〇电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

〇交流接触器可采用无声运行，并具有节能功能。

〇馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保妒。

〇照明电路主开关具有瞬时、过载和漏电保护。

〇受电电路装有电流表、电压表。

〇在馈电电路中，250A及以上可装或不装电流表、电度表。

订货须知

〇产品的全型号包括主电路方案号和辅助电 路方案号；

〇主电路系统图，柜的平面排列图；

〇辅助电路电气原理图；

〇柜内元器件清单(主母线规格)；

〇柜体颜色，（如无要求_f则按浅驼灰色供货)，箱体尺寸；

〇其它与产品正常使用条件不符的特殊要求。
