GGD固定式配电柜

适用范围

GGD低压固定式成套开关设备（以下简称配电柜）适用于发 电厂、变电所、工矿企业等电力用户作为交流50Hz(60Hz),额 定工作电压380V(400V)、(660V),额定电流至3150A的配电系 统中作为动力，照明及配电设备的电能转换，分配与控制之用。 该产品具有分断能力高、动热稳定性好，额定短时耐受电流达 50kA。电气方案灵活、组合方便、实用性强、结构新颖、防护 等级高等特点。该产品是我国组装式、固定面板开关柜的代表产 品之一。

配电柜是经过全面型式试验，并通过国家强制性产品3C认 证。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

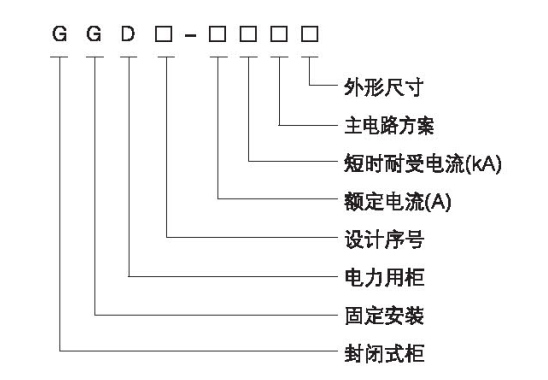

型号及含义

正常使用条件

〇周围空气温度不超过40℃,且在24h内测得的平均值不超过 35℃，最低周围空气温度-5℃

〇安装场地的海拔髙度不超过2000m;

〇周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、 蒸气或盐雾的污染；

〇大气条件：空气清洁，在最高温度为+40^时，其相对湿度不得 超过50%

〇在较低温度时，允许有较大的相对湿度。例如：+20X： 时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地 产的狐

〇设备安装时与垂直面的倾斜度不超过5° ;

〇设备应安装在无剧烈振动和冲击的地方。

〇注：用户有特殊要求时可与我公司协商解决。

配电柜主要技术参数

结构特点

〇 GGD配电柜的柜体采用通用柜的形式，框架用8MF冷弯型 钢局部焊接组装而成，框架零件及专用配套零件由本公司 生产配套供货，以保证柜体的精度和质量。通用柜的零部 件按模块原理设计，并有20模的安装孔，通用系数高。可以 使工厂实现生产。既缩短了生产制造周期,也提高了工作 效率。整个柜体颜色为5Y8/1或根据用户要求，表面为高压 静电喷塑身60fi。

〇 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体 上下两端均有不同数S的散热槽孔，当柜内电器元件发热 时，热量上升，通过上端槽孔排出，而冷风不断地由下端 槽孔补充进柜，使密封的柜体自下而上形成一个自然通风 道，达到散热的目的。

〇 GGD柜按照现代工业产品造型设计的要求，采用黄金分 割比的方法设计柜体外形和各部分的分割尺寸，使整柜美 观、大方、新颖。

〇柜门用转轴式活动絞链与构架相连、安装、拆卸方便。门 的折边外均嵌有一根山型发泡橡塑条，关门时门与框架之 间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞， 也提高了门的防护等级。

〇装有电器元件的仪表门用多股软销线与框架相连，然后连 接到接地母排上。柜内的安装件与框架间用滚花垫圈连 接，整柜构成完整的接地保护系统。

〇柜体表面采用高压静电喷塑粉工艺处理。具有附着力强， 质感好。整柜呈亚光色调，避免了眩光效应，给值班人员 创造了较舒适的视觉环境。

〇柜体的顶盖在需要时可拆除，便于现场主母线的装配和调 整，柜顶的四角装有吊环，用于起吊和装运。

〇辅助电路方案辅助电路的设计分供用电方案和发电厂方案两部 分。

〇主母线

考虑到价格比和铝代铜的可行性，一般额定电流在1600A及以下 时采用单铝排母线。额定电流大于1600A时采用双铜排母线。 也可根据用户的要求将铝母线换成同等截流置的铜母线。母线 的搭接面均采用搪锡工艺处理。

〇电器元件选择

a. GGD柜主要采用国内已能批霣生产的较先进的电器元件。柜 架断路器采用DW15、DW16、DW17等。也可选用JYW1、 DW45、TGW45S、CW1、AE、M、F等，塑壳断路器选用 JYM1、TGM1S、DZ253、DZ20、TM30、NS等国内外较先进 的电器元件。

b. H D13BX和HS13BX型旋转操作式刀开关是专为满足GG D柜独 特结构的需要而设计的专用元件，它改变了机构的操作方式， 保留了老产品的优点，是一种实用新型的电器元件。

c. 如设计部门裉据用户需要，选用性能更优良，技术更先进的新 型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因 更新电器元件造成制造和安装方面的困难。

d. 为进一步提高至电路的动稳定能力，GGD拒的母线支擰采用专 用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高 阻燃型PPO金合材料热塑成型，绝缘强度髙、自熄性能好，结 构独特•只需调整积木式间块即可方便地组合成单母线或双母 线夹。绝缘支撑是套筒式模压结构，成本低'强度髙、解决了 老产品爬电距离不够的缺陷。

 〇柜体的防护等级为IP30、IP40,用户也可裉据使用环境的要求在 IP20HP40之间选择。

外形安装尺寸

产品成套性

供货时应提供下列文件和附件：

〇合格证

〇菜箱单

〇使用说明书；

〇出厂检验报告；

〇有关电气图纸；

〇柜门钥匙、操作手柄合同规定的备品配件;

〇主要元件的安装使用说明书。

订货须知

订货时应提供下列资料：

〇主电路系统方案图；

〇辅助电路电气原理图；

〇柜内元件淸单（包括元器件型号、名称、规格、数量};

〇开关柜平面布置图；

〇柜体颜色（如无要求按本公司标准供给）；

〇所需备品备件清单_：

〇与产品正常使用不符的其它特殊要求。
